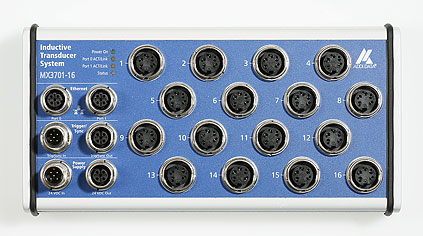

Längenmesstaster Modul

ANWENDUNGEN


Halbbrücken Messtaster Signale verarbeiten:

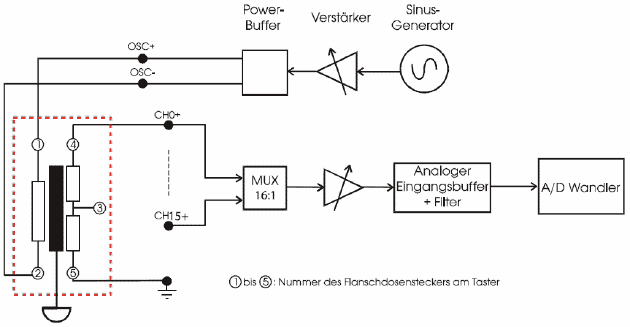

LVDT Messtaster Signale verarbeiten:




EIGENSCHAFTEN

  • Anschluss aller gängigen Messtaster (Half-Bridge oder LVDTs)
  • 4, 8, oder 16 Kanäle je nach Version, kaskadierbar
  • 24-Bit Auflösung
  • Schnelle dezentrale Datenerfassung
  • Dynamische Messung über 24 V digitaler Triggereingang
  • Synchronisation mehrerer Module
  • 16 MB onboard SDRAM zum Speichern der Daten
  • Diagnosemöglichkeit bei Kurzschluss oder Leitungsbruch der Messtaster
  • Schutzart
    IP 65 (MSX-E3701)
    IP 40 (MSX-E3700)
  • Integrierter Ethernet Switch
  • Robustes Metallgehäuse
  • LED Statusanzeige für schnelle Fehlerdiagnose
  • M12 und M18 Stecker

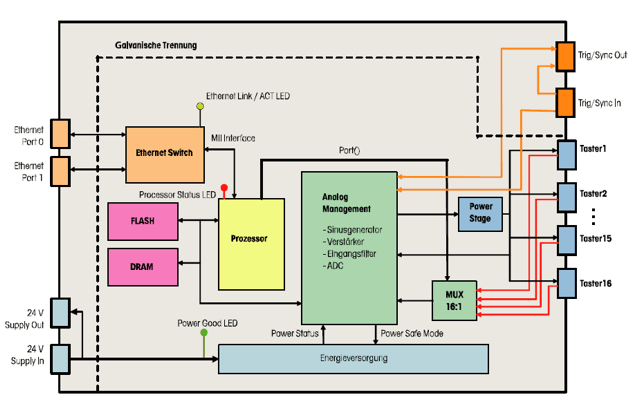

Blockschaltbild:

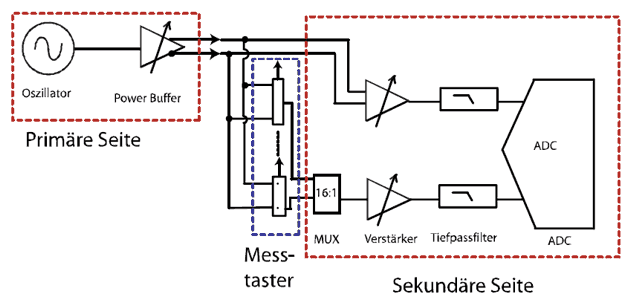

Messprinzip:




Bestellbezeichnung:

1

 MSX-E3701 (Schutzart IP65)

MSX-E3701: IP 65, Standardsystem
MSX-E3701-HB-16: für 16HB Längenmesstaster
MSX-E3701-LVDT-16: für 16 LVDT Längenmesstaster
MSX-E3701-HB-8: für 8HB Längenmesstaster
MSX-E3701-K-8: für 8 Knäbel Längenmesstaster
MSX-E3701-LVDT-8: für 8 LVDT Längenmesstaster
MSX-E3701-HB-4: für 4HB Längenmesstaster
MSX-E3701-LVDT-4: für 4 LVDT Längenmesstaster
MSX-E3701-M-8: für 8 Mahr-kompatible Längenmesstaster
MSX-E3701-M-4: für 4 Mahr-kompatible Längenmesstaster

MSX-E3700 (Schutzart IP 40)
Inkl. Standardklemme SMX-10 und SMX-20
MSX-E3700-HB-16: für 16HB Längenmesstaster
MSX-E3700-LVDT-16:für 16 LVDT Längenmesstaster
MSX-E3700-HB-8: für 8HB Längenmesstaster
MSX-E3700-LVDT-8: für 8 LVDT Längenmesstaster
MSX-E3700-HB-4: für 4HB Längenmesstaster
MSX-E3700-LVDT-4: für 4 LVDT Längenmesstaster
